梯必艾TM-N导轨滑块技术全解析：微型化设计与精密定位如何实现

在精密制造的微观世界里，尺寸与精度往往是一对矛盾体。如何在毫米乃至亚毫米的空间范围内，实现稳定、可靠的直线运动与精准定位，是高端装备迈向小型化、集成化必须攻克的技术壁垒。TBI MOTION旗下的TM-N系列微型导轨滑块，正是为应对这一挑战而生。它并非传统直线导轨的简单缩小版，而是从设计理念、材料科学到制造工艺的全方面革新，代表了微型化精密传动领域的一种前沿解决方案。

微型化的设计哲学：在极限中寻求平衡

微型导轨的设计，首要挑战是在极小的空间内，重构力与运动的传递逻辑。TM-N系列的设计哲学，核心在于“平衡”——在尺寸、刚性、负载与寿命之间找到适配的*优解。

结构设计的精妙集成：TM-N系列采用了高度集成化的两排式滚珠循环设计。与常规直线导轨相比，其滑座宽度可至8毫米，长度约11毫米，实现了紧凑化设计。这种设计并非单纯地缩小零件，而是通过优化滚珠沟槽的哥特式（Gothic arch）截面和45度接触角，在有限空间内*大化滚珠与轨道的接触面积，从而在微型化前提下，依然能提供可观的负载能力和刚性。

材料的轻量化与高强度：为了降低运动部件的惯量，实现高速响应，TM-N系列的部分结构采用了高性能工程树脂材料，并通过嵌入成形技术进行加工。这种“以塑代钢”的策略，在**关键承载部位金属强度的同时，有效减轻了滑块整体重量，对于需要频繁启停、高速运动的精密设备（如芯片贴装机、激光雕刻头）而言，意义重大。

精密定位的核心：从摩擦控制到误差管理

精密定位的实现，是一个系统工程。TM-N系列从摩擦学、热力学和装配工艺等多个维度入手，构建了一套完整的精度保障体系。

摩擦力的极致控制：定位精度的基础是稳定、可预测的运动阻力。TM-N将传统的滑动摩擦转变为滚动摩擦，其摩擦系数可低至滑动导轨的2%-5%。这种低摩擦特性带来了多重好处：一是显著降低了驱动功率需求；二是从根本上消除了低速“爬行”现象，使运动更加平滑；三是减少了磨损，为长期保持精度奠定了基础。

预压技术与刚性保障：在微观尺度下，任何微小的间隙都会导致定位飘移。TM-N系列通过“预压”技术来消除内部配合间隙。通过选用尺寸略大于滚道沟槽的精密钢珠，在装配时即产生一个微小的内部预加载荷。这好比给轨道和滑块之间施加了一个恒定的“预紧力”，使其在承受外部载荷或冲击时，能有效抵抗弹性变形，保持较高的运动刚性，确保定位的重复性和稳定性。

精度的等级化实现：为了满足不同应用场景的成本与性能需求，TM-N系列通常提供如N（普通）、H（高）、P（精密）等多个精度等级。高精度等级的产品，其导轨的直线度、平行度以及滑块与导轨的配合精度都经过更严苛的管控。例如，其直线度可控制在0.02/1000以内，平行度在0.03/1000以内，为实现亚微米级的定位精度提供了可能。

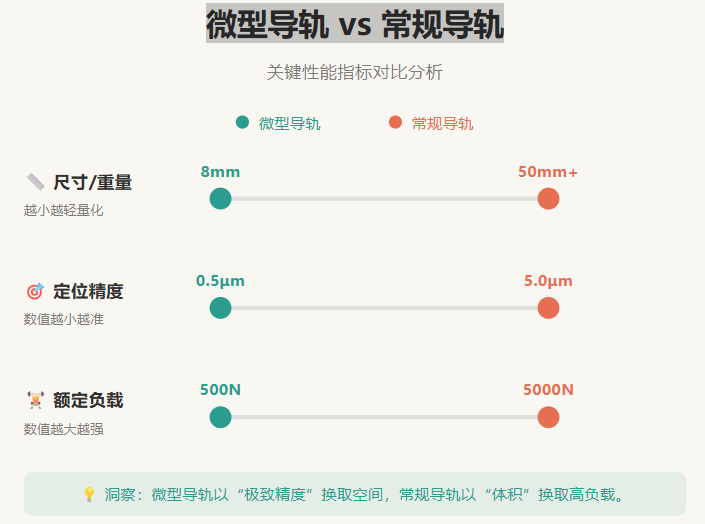

微型导轨 vs 常规导轨 关键性能指标对比分析

尺寸/重量：微型导轨更小更轻量化（8mm），常规导轨尺寸50mm+；
定位精度：微型导轨0.5μm（数值越小越准），常规导轨5.0μm；
额定负载：微型导轨500N（数值越大越强），常规导轨5000N；
洞察：微型导轨以“高精度”换取空间，常规导轨以“体积”换取高负载。

维持精度的长效机制：润滑与防护

再精密的机构，也敌不过磨损与污染。TM-N系列的长期精度保持，依赖于其精心设计的润滑与密封系统。

长效润滑设计：微型导轨空间狭小，传统脂润滑难以均匀分布且易泄漏。TM-N系列在滑块两端设计了密封的润滑油注射孔，并利用钢球在循环过程中将油脂带出，均匀涂抹在滚道表面，形成一层稳定的油膜。一些高端型号还集成了含油聚合物润滑块，可实现免维护或较长周期的润滑，特别适合封装在设备内部、不便经常保养的场合。

全方面的密封防护：粉尘、切削液、纤维等污染物是精密导轨的“天敌”。TM-N系列采用多重密封设计，通常在滑块两端和底部配备特殊的密封端盖和刮板。这些密封件采用耐磨损、耐老化的弹性材料，能有效阻挡绝大多数污染物进入滚珠循环通道，保护内部清洁，是其在半导体制造、医疗设备等洁净或恶劣环境中稳定工作的关键。

TM-N系列典型规格参数一览

型号 滑块尺寸 (mm) 额定负载 (kgf) 精度等级 典型应用场景
TM07NN 8×5×1.5 144 N, H, P 微型点胶机、光学镜头调焦
TM09NN 10×5.5×2.2 220 N, H, P 精密测量仪器、小型机械手
TM12NN 13×7.5×3 381 N, H, P IC芯片检测设备、实验室自动化
TM15NN 16×8.5×4 数据待补充 N, H, P 小型数控机床轴、医疗分析仪器
注：以上数据为示例，具体参数请以官方*新规格书为准。

应用场景与选型思考

TM-N系列微型导轨的价值，在于它解锁了那些对空间和重量极度敏感，同时又要求高精度、高可靠性的应用场景。

半导体与电子制造：在芯片封装、SMT贴片、晶圆检测等设备中，运动单元需要在极小的行程内完成微米级定位，TM-N的小尺寸和高精度特性使其成为理想选择。
医疗器械与生命科学：如基因测序仪、PCR仪、手术机器人等，要求运动部件安静、平稳、无污染，TM-N的低噪音、防尘设计和生物兼容性材料选项能满足这些严苛要求。
精密光学与检测仪器：显微镜载物台、光谱仪光路调整、激光加工头等，需要导轨具备较高的直线运动精度和稳定性，以保障成像或加工质量。
高端消费电子自动化：在智能手机、智能手表等产品的精密组装和测试线上，TM-N能帮助实现高速、高精度的微小零部件抓取与定位。

在选型时，工程师需要综合考量负载、速度、精度、行程、工作环境以及成本预算。TM-N系列提供的多种尺寸和精度等级，为这种权衡提供了灵活的选择空间。

关于TM-N微型导轨的三个问答

Q：TM-N微型导轨与普通直线导轨的核心区别是什么？
A：核心区别在于设计目标和尺寸范畴。普通直线导轨追求高负载、高刚性，尺寸较大。而TM-N等微型导轨首要目标是在极小的空间内实现高精度运动，其滑座宽度可至8mm。它通过特殊的轻量化材料（如树脂部件）、紧凑的两排滚珠设计和优化的密封来适应微型化需求，负载能力相对常规导轨较弱，但精度可达亚微米级。

Q：如何**TM-N导轨在长期使用后的定位精度？
A：长期精度依赖于系统性的防护与润滑设计。首先，其多重密封（端盖密封、刮板）能有效隔绝粉尘、液体等污染物。其次，内置的润滑结构（如注油孔、含油润滑块）能确保滚道持续获得润滑，减少磨损。*后，高硬度的轨道材料和预压技术，能抵抗塑性变形和间隙产生，共同维持了精度的持久性。

Q：在高速运动场景下，TM-N导轨需要注意什么？
A：高速运动时需重点关注发热、振动和动态刚性。虽然滚动摩擦生热少，但高速下仍需考虑。选型时应确认其额定运行速度。安装时，必须确保导轨的安装基准面具有足够的平面度和直线度，紧固螺栓的扭矩需均匀达标，以避免因安装应力导致高速运行时产生振动或精度损失。对于较高速度应用，可能需要咨询供应商关于特定型号的动态性能数据。

TBI MOTION的TM-N系列微型导轨滑块，展现了在精密工程领域“小而精”的设计智慧。它不仅仅是一个零件，更是连接宏观设计与微观动作的桥梁。从精密的沟槽研磨到巧妙的密封设计，从材料的科学配比到预压的精准控制，每一个细节都服务于同一个目标：在有限空间内，实现稳定、精准、可靠的直线运动。随着智能制造、微型机器人、生物医疗等前沿领域的不断发展，对微型化精密传动部件的需求只会日益增长。理解像TM-N这样的微型导轨背后的技术逻辑，对于工程师设计下一代紧凑型高精度设备，具有重要的参考价值。

如果您正在为您的精密设备寻找可靠的微型直线运动解决方案，或想进一步了解TM-N系列的具体规格与选型，建议访问TBI MOTION官方网站或联系授权技术供应商，获取*新的产品目录和技术文档，以便根据您的具体工况做出更优选择。
