TBI直线导轨的“四列珠”设计为何能承受超高负载？深度解析力学奥秘

在精密自动化设备的核心传动部件中，TBI直线导轨以其出色的承载能力和运行稳定性著称。其背后的关键，在于一个看似简单却蕴含精密力学原理的结构——“四列珠”设计。这种设计如何将分散的钢珠排列转化为强大的刚性支撑？它又是如何在高速、重载的严苛工况下，实现长久稳定的运行？本文将深入剖析“四列珠”设计的力学奥秘与工程智慧。

一、“四列珠”：不止是数量的叠加，更是“四方向等负荷”

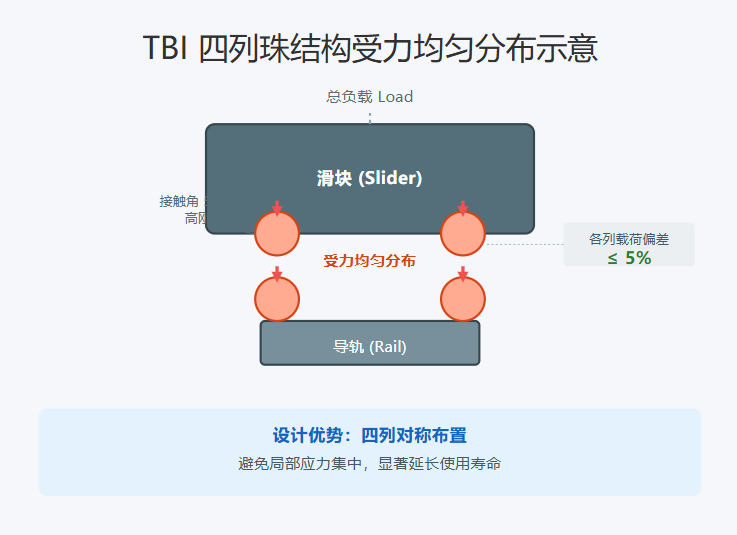

TBI直线导轨的“四列珠”设计，并非简单地将钢珠数量翻倍。它指的是一种特定的滚珠排列结构：在滑块的内部，滚珠被精密地布置在四个独立的、呈矩形分布的滚道中，形成上下左右对称的四列承载体系。

核心优势速览：
✅ 四方向等负荷能力：均等承受上下、左右方向的力和力矩。
✅ 近似面接触：大幅提升容许负荷，避免局部应力集中。
✅ 自调心能力：吸收安装误差，确保高精度配合。

1. 对比传统设计：从“点接触”到“面接触”的进化

与传统的两列珠或单点接触设计相比，四列珠结构将载荷分散到了更多的接触点上。根据相关数据，这种设计使得导轨与滑块之间的接触从“点接触”更趋向于“近似面接触”。这意味着，当设备进行强力切削时，力量会被均匀地分散到四个滚珠列上，有效避免了局部应力集中导致的过早磨损。

二、力学拆解：刚性、精度与寿命的“铁三角”

“四列珠”设计对导轨性能的提升是系统性的。下面我们从三个维度进行技术拆解：

1. 刚性强化：抵抗变形的“骨架”

刚性是导轨抵抗受力变形的能力。四列珠结构如同为导轨构建了一个稳定的矩形框架。当受到倾覆力矩（例如侧向切削力）时，对称布置的滚珠列能形成有效的力偶来抵抗变形。相关资料显示，这种设计提供了足够的刚性负载，使得导轨在承受多维复合载荷时，变形量极小。

2. 精度之源：摩擦与预压的完美平衡

精度是直线导轨的灵魂。四列珠设计通过以下两点保障精度：

• 预压保持：均匀布局使得预压力可以稳定施加于整个接触面，消除内部间隙，实现微米（μm）级定位精度。
• 低摩擦系数：滚动摩擦将摩擦系数降至滑动导轨的约1/50，消除了低速爬行现象。

3. 寿命保障：载荷均化指数级延长寿命

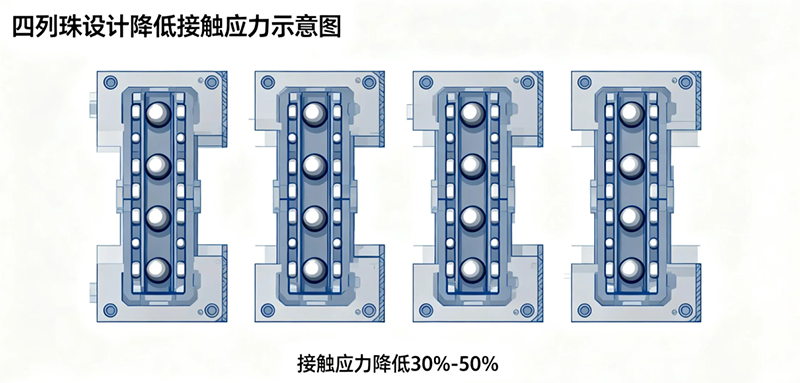

根据材料疲劳理论，接触应力的降低能指数级延长滚珠和滚道的疲劳寿命。四列珠设计通过将总载荷均匀分摊，显著降低了单个滚珠的接触应力，避免了局部过度磨损，确保导轨能长时间维持精度。

三、系统工程：不仅仅是结构设计

“四列珠”是高性能的基石，但TBI直线导轨的整体表现还依赖于材料与工艺的协同：

四、常见问题解答 (FAQ)

五、总结与选型建议

TBI直线导轨的“四列珠”设计，是精密机械工程中“以简驭繁”的典范。它通过巧妙的对称布局，将分散的钢珠转化为能够均化载荷、提升刚性、保障精度与寿命的强力支撑系统。

对于重型数控机床、高速冲压设备、注塑机等需要承受大负载、高刚性或复合力矩的场合，采用四列珠设计的直线导轨是您的不二之选。
