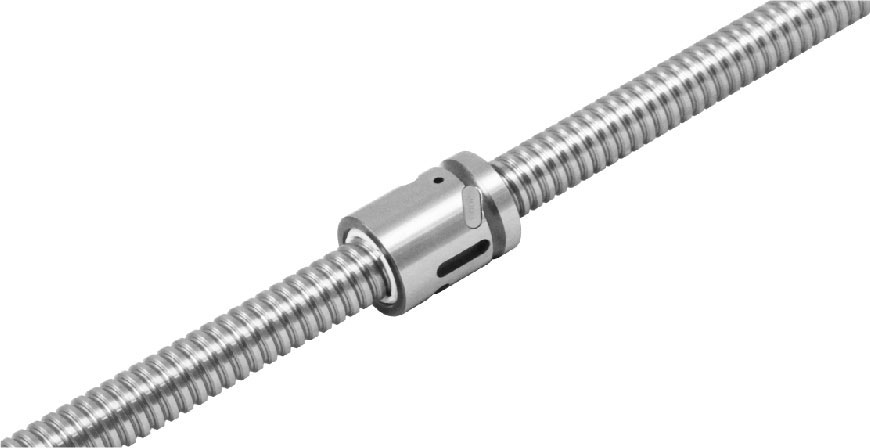

SCI滚珠丝杆

SCI系列滚珠丝杆是一款专为空间受限及高精度需求设计的精密传动元件。该系列采用特别的内循环构造，钢珠以斜向轨迹越过螺杆牙峰后返回原点，实现了可靠的闭环运动。相比外循环结构，内循环设计显著减小了轴向尺寸，且无 need for 法兰盘（无法兰设计），使其成为小型化设备、精密仪器及自动化产线的理想传动部件。

核心结构与技术原理

1. 内循环构造： 钢球在螺母内通过反向器斜向越过螺纹牙顶回到相邻滚道，形成连续循环。这种设计消除了外部回流管，使得整体结构极为紧凑。

2. 无法兰设计： 螺母本体无安装法兰，减少了占用空间，特别适用于多轴并联或狭窄空间的安装环境。

3. 适用小杆径： 专为杆径较小的工况优化（16mm-80mm），在**刚性的前提下实现了轻量化。

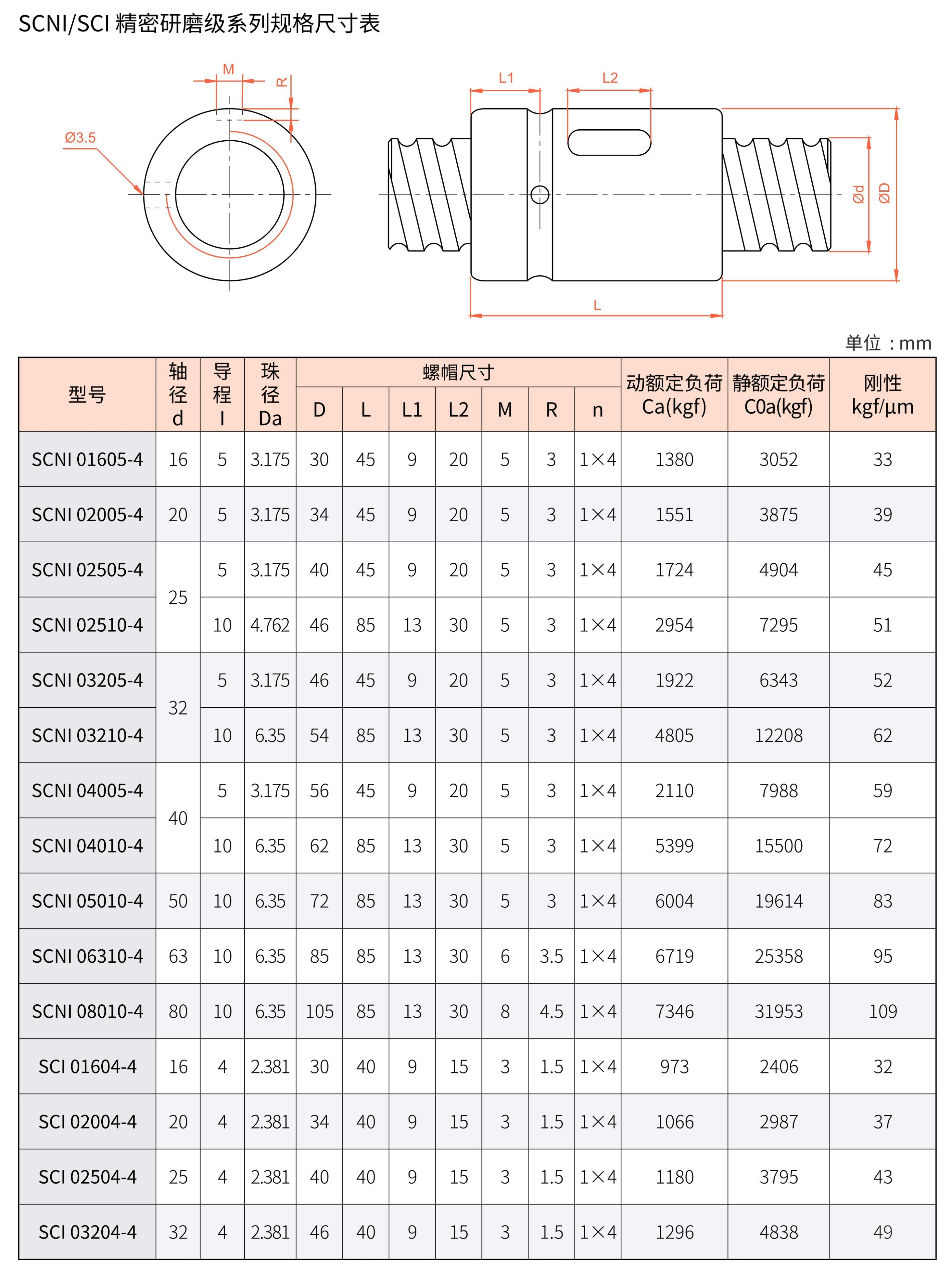

型号规格参数表

SCI系列涵盖SCNI与SCI两大子系列，具体规格如下：

产品核心特性

• 紧凑型设计： 内循环结构消除了外部管道，无法兰螺母设计大幅缩短轴向安装尺寸。
• 高刚性表现： 钢珠与螺纹牙型的精密配合，在小杆径下仍能提供稳定的轴向刚度。
• 高速性能： 流畅的滚珠循环路径减少了摩擦阻力和发热，适合高频往复运动。
• 高精度保持： 采用优质轴承钢及精密研磨工艺，确保长行程下的定位精度。

典型应用领域

基于其空间节省和高精度的特性，SCI系列滚珠丝杆广泛应用于以下场景：

1. 精密数控机床 (CNC)

适用于小型加工中心、雕铣机的X/Y/Z轴进给系统。无法兰设计使得刀库换刀空间更充裕，内循环结构**了快速移动时的平稳性。

2. 自动化生产设备

用于贴片机、点胶机、自动化装配线等空间受限的装置。小杆径设计允许在狭小空间内布置多轴运动机构。

3. 半导体与电子制造

晶圆搬运机器人、探针台等设备对洁净度和微米级精度有严格要求，SCI系列的紧凑结构易于配合洁净室环境设计。

4. 医疗影像与器械

CT/MRI设备的扫描床、手术机器人的执行机构。无法兰设计减少了机械死角，便于清洁和消毒，符合医疗器械标准。

选型技术指南

正确的选型需综合考量负载、速度、精度及寿命。建议遵循以下步骤：

• 杆径与负载匹配

根据更大轴向负载和安全系数选择杆径。常见规格覆盖16mm至80mm。负载较大时建议选择SCNI系列（如32mm/40mm），轻负载精密场合可选SCI系列（16mm-32mm）。

• 导程与速度计算

导程决定了电机每转一圈的直线位移量。
公式： 更大速度 = (电机转速 × 导程) / 60
SCI系列导程涵盖4mm至10mm。导程4mm适合高精度低速，导程10mm适合高速进给。

• 精度等级选择

根据设备定位精度需求选择C3、C5或C7级（具体参照厂家手册）。精密机床建议选用C5级及以上。

• 系列区分策略

SCNI系列： 规格覆盖16-80mm，导程选择多（5mm/10mm），适用范围广，刚性强。
SCI系列： 规格覆盖16-32mm，导程4mm，结构更紧凑，适合对安装空间有严格限制的精密场合。

SCI系列滚珠丝杆以其内循环、无法兰的紧凑设计，成为空间受限场合的理想传动解决方案。选型时需综合考虑负载、速度、精度及安装空间等因素。
