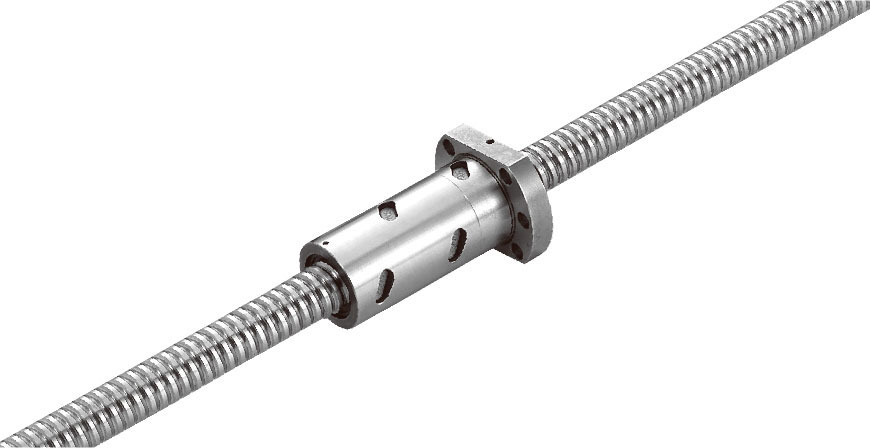

OFI&DFI滚珠丝杠

OFI 与 DFI 系列是台湾 TBI 公司推出的高性能滚珠丝杠核心产品。它们均采用 内循环一体式双螺母 设计，通过创新的结构将高刚性、高负载与长寿命集于一身，在精密传动领域扮演着关键角色。本文将从结构原理、核心优势、产品区别及选型指南四个维度进行深度技术解析。

一、核心优势：内循环双螺母的技术逻辑

OFI 和 DFI 系列的卓越性能源于其独特的双螺母设计。这种设计并非简单的叠加，而是通过精密的预压机制实现了传动效率的飞跃。

1. 内循环设计：短路径与高效率

滚珠在螺母内部完成循环，路径短、结构紧凑。摩擦损失小，传动效率显著提升，相比外循环结构，其发热量更低，适合高速连续运转工况。

2. 一体式双螺母：零背隙与高刚性

两个螺母通过预压弹簧或精密垫片消除轴向间隙。预压力的合理分布 是关键，它不仅提供了高刚性，还能显著提升系统的共振频率，避免高速运动中的振动。

3. 负载分布与长寿命

双螺母结构能将负载均匀分担到两列滚珠上。接触角优化设计 使得在承受径向力和轴向力时，应力分布更加均匀，有效减少局部磨损，从而大幅延长使用寿命。

二、OFI 与 DFI 系列的结构区别

虽然核心设计相似，但 OFI 和 DFI 在结构细节上有所区分，以满足不同应用场景的维护与安装需求。

三、滚珠丝杠专业选型指南

选择合适的滚珠丝杠是确保设备性能的关键。以下是基于 OFI/DFI 系列特性的选型考量框架。

1. 负载能力评估

• 静载荷：评估设备在静止状态下丝杠需承受的*大重量。
• 动载荷：评估设备在运动过程中的*大切削力或推力。
• 冲击载荷：评估设备在冲压、急停等工况下的瞬时冲击力（建议安全系数取2-3倍）。

2. 精度等级选择

精度直接影响定位误差。C3/C5 级适用于精密加工中心及半导体设备；C7 级适用于普通机床及搬运设备。OFI/DFI系列标准提供从C3到C10的多等级选择。

3. 速度与临界转速

高速运动：如高速加工中心，需关注临界转速（DN值）和润滑方式（建议油冷或油气润滑）。
中低速运动：如普通自动化设备，常规油脂润滑即可满足需求。

4. 环境适应性

• 高温环境：需选择耐高温材料并配合强制冷却系统。
• 潮湿/腐蚀性环境：建议选择不锈钢材质并加强密封防护（IP等级）。
• 洁净环境：需选择低发尘、密封性好且润滑不产生污染的产品。

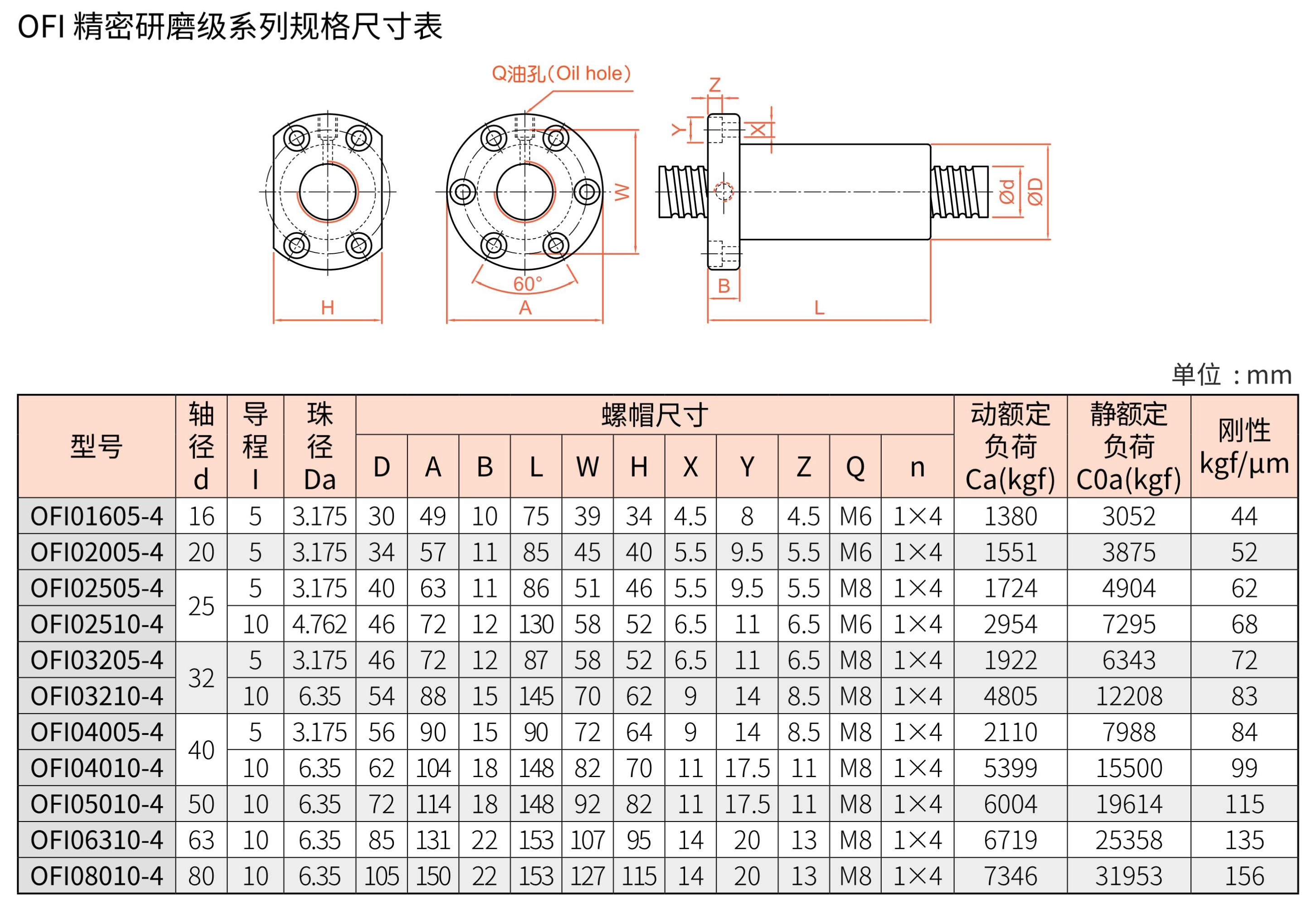

四、常见型号规格示例

OFI 和 DFI 系列覆盖了广泛的尺寸和导程，外径范围覆盖16mm至80mm，以下为部分常用型号：

五、总结

OFI 和 DFI 系列凭借其内循环一体式双螺母设计，成为追求高精度、高刚性和高负载能力的工业应用的重要选择。OFI 系列以其高度集成的结构满足了通用精密设备的紧凑需求，而 DFI 系列的分段式双螺母设计则在提供稳定性能的同时，为安装和后期维护提供了更大的灵活性。在选型时，建议结合具体的负载、速度及环境参数进行综合评估。
