TBI型号规格参数

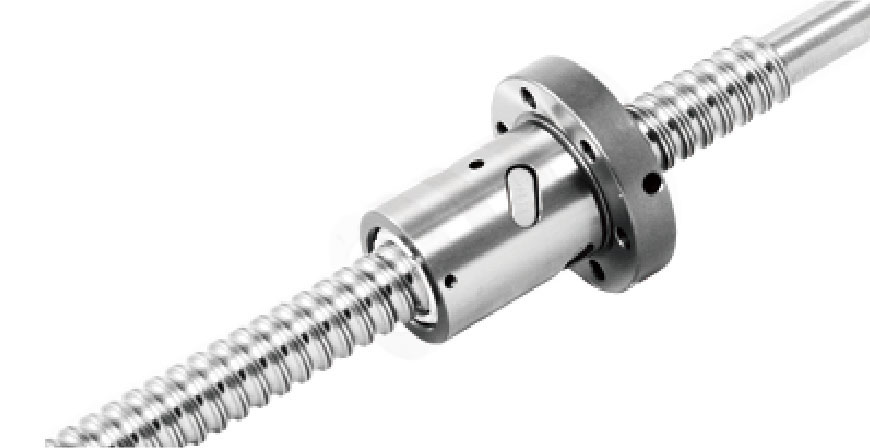

TBI MOTION DFM系列是专为铣床及加工中心设计的精密传动部件，采用双螺帽结构与内循环设计。该系列产品在确保高刚性的前提下，有效节省安装空间，是机床主轴传动与进给系统的核心零部件。本文将详细解析DFM系列的型号规则、技术参数、负载能力及安装尺寸，为设备选型提供更准依据。
产品特性与设计优势
DFM系列针对铣床的高负载与高精度需求进行了专项优化，主要具备以下四大特性：
- 双螺帽预紧设计：通过双螺母结构消除轴向间隙，显著提升系统刚性和定位精度。
- 内循环紧凑结构：滚珠在螺母内部循环，相比外循环结构，安装空间更小，适用于紧凑型机床布局。
- 法兰式安装：提供圆法兰(N)和双切边法兰(D)两种选择，标准化接口提高装配效率。
- 长寿命与高精度：采用单排4列滚珠设计，载荷分布均匀，磨损低，使用寿命长。
型号规格与参数详解
DFM系列目前主要提供32mm轴径规格。以下为DFM03205-4与DFM0325T-4的详细尺寸与刚性参数：
| 型号 | 轴径d (mm) | 导程 (mm) | 珠径Da (mm) | 螺母外径D (mm) | 法兰直径A (mm) | 螺母长度L (mm) | 刚性K (kgf/μm) |
|---|---|---|---|---|---|---|---|
| DFM03205-4 | 32 | 5 | 3.175 | 48 | 74 | 102 | 73 |
| DFM0325T-4 | 32 | 5.08 | 3.175 | 48 | 74 | 104 | 73 |
注：以上型号数据来源于TBI官方规格表，珠卷数统一为1×4列滚珠设计。
负载能力与结构细节
DFM系列采用单排4列滚珠布局，确保载荷均匀分布。其核心负载参数如下：
动额定负荷 (Ca)：1922 kgf —— 动态运行下的更大承载能力
静额定负荷 (Coa)：6343 kgf —— 静止或缓慢运动时的更大承载能力
珠卷数：1×4 列
安装尺寸与法兰形式
DFM系列支持两种法兰安装形式：N型（圆法兰，6孔安装）与D型（双切边法兰，4孔安装）。具体尺寸如下：
| 尺寸参数 | DFM03205-4 | DFM0325T-4 |
|---|---|---|
| 法兰厚度 B (mm) | 12 | 12 |
| 安装孔PCD W (mm) | 60 | 60 |
| 法兰宽度 H (mm) | 60 | 60 |
| 安装孔径 X (mm) | 6.5 | 6.5 |
| 油嘴规格 | M8 | |
应用领域与选型建议
主要应用场景：
DFM系列广泛应用于立式铣床、卧式铣床、龙门铣床的主轴传动，以及CNC加工中心的XYZ轴定位。同时也适用于高精度磨床、镗床的进给系统和对刚性要求较高的自动化设备。
选型指南
- DFM系列目前主推32mm轴径，适用于中等负载的铣床应用场景。
- 双螺帽设计自带预紧功能，可有效消除轴向间隙，建议用于对定位精度要求高的场合。
- 如需更大轴径或更高负载，可参考TBI的DFU系列（双螺帽法兰型）或DFV系列（重负荷型）。
- 精度等级提供C3、C5、C7、C10四档，请根据设备实际加工精度需求进行选择。
"双螺帽的设计哲学：不是为了复杂而复杂，而是为了在每一次进给中都能保持那份稳定的精准。" —— 机床传动设计的精髓
以上型号数据整理自TBI MOTION官方资料，具体规格以新版产品目录为准 | 本文仅供技术选型参考
