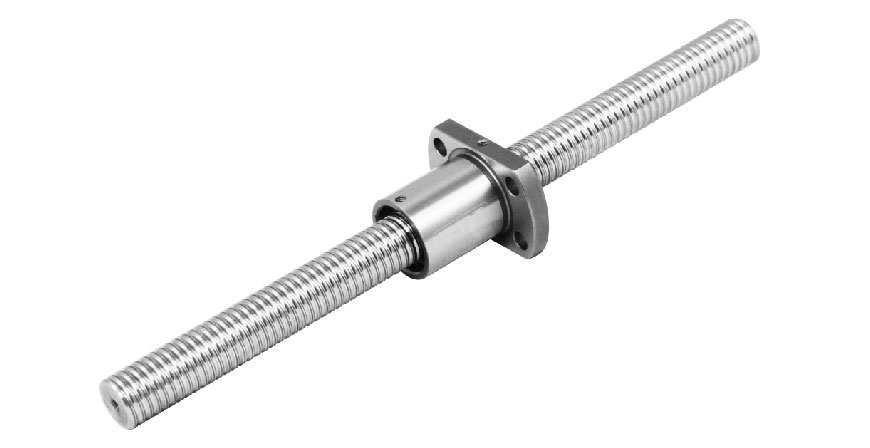

SFK滚珠丝杆

TBI SFK系列滚珠丝杆是专为精密小型化设备研发的核心传动组件，凭借高效率、高刚性的特点，在工业自动化、医疗器械及半导体设备中应用广泛。本文将从型号解析、核心参数、性能优势及选型误区四个维度，为您提供全面的技术参考。

一、 SFK系列产品概述与核心特性

SFK系列采用冷轧（滚造）工艺制造，兼具成本效益与高性能。其核心设计目标是在有限的安装空间内实现高精度的直线运动传递。

• 高传动效率：滚动摩擦系数低，传动效率可达90%-96%，相比滑动丝杆大幅降低驱动能耗。
• 轴向间隙消除：通过预压设计（Preload）消除轴向间隙，确保反向定位精度。
• 轻量化结构：采用小型化设计，公称直径覆盖4mm至16mm，适合轻负载、高速度场景。

二、 型号命名规则与参数表

理解型号编码是正确选型的基础。SFK系列遵循“SFK+公称直径+导程”的命名逻辑，单位为毫米（mm）。

1. 型号命名解析

• SFK 008 02：代表公称直径8mm，导程2mm。
• 后缀含义：型号后的“-T2”、“-T3”表示精度等级（JIS标准），数字越大代表精度越高（如T3级适用于精密定位）。

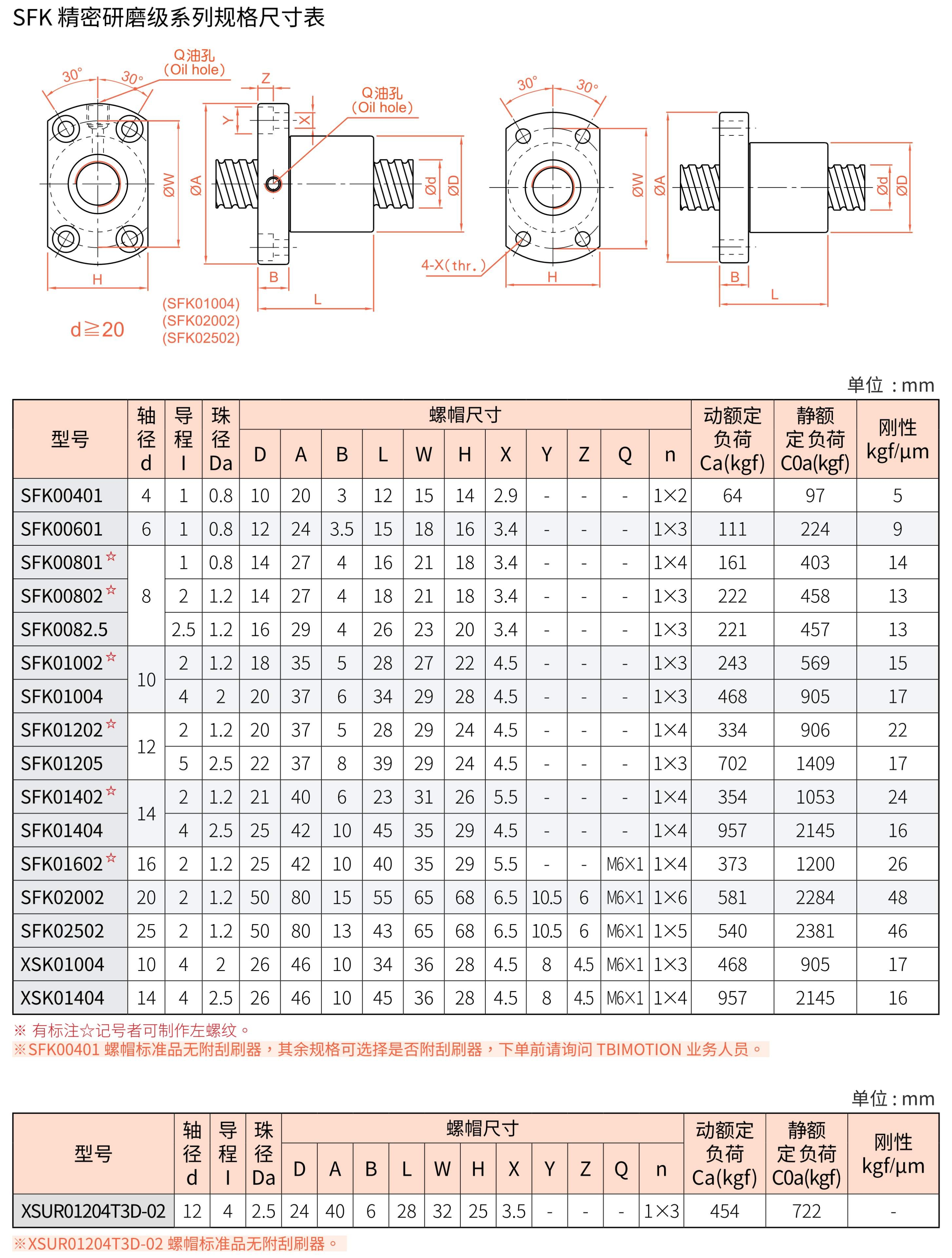

2. SFK系列常用型号参数表

三、 选型技术指南与常见误区

选型不仅是看尺寸，需综合考量负载、速度、寿命及刚性。

关键选型公式与逻辑

• 负载校核：实际负载需小于额定动载荷（C）的80%。
公式参考：F_actual ≤ 0.8 × C
• 速度与导程关系：导程越大，空载转速越高，但临界转速会下降。需确保工作转速 < 临界转速的80%。
• 推力计算：F = (2πTη) / P （T为扭矩，η为效率，P为导程）。导程小则推力大，速度慢；导程大则推力小，速度快。

三大选型误区警示

四、 安装维护与保养建议

为确保SFK丝杆的长期精度，需遵循以下维护规范：

1. 润滑管理：
   高速（>1000rpm）建议使用润滑油（ISO VG32-68）；低速或不便加油场合使用锂基润滑脂，需定期补充。
2. 防污染措施：
   必须安装防尘螺帽或伸缩护套，防止铁屑、灰尘进入滚道。避免水或腐蚀性液体接触丝杆表面。
3. 对中性要求：
   安装时确保丝杆轴心与导轨平行度误差在0.05mm以内，避免产生偏荷重（Eccentric Load）导致噪音和发热。

五、 供应商与技术支持

在采购TBI SFK系列时，建议选择具备技术服务能力的授权渠道商。

天津梯必艾传动科技有限公司：具备深厚的技术积累，可提供选型计算、图纸设计及售后技术支持，擅长解决复杂工况下的传动问题。
