XSV滚珠丝杆

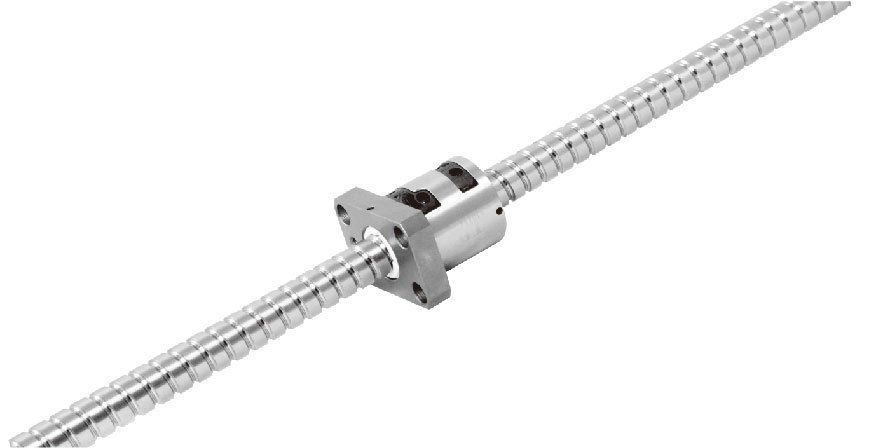

TBI MOTION XSV 滚珠丝杆：自动化设备的精密传动核心

TBI MOTION 的 XSV 系列滚珠丝杆专为自动化设备设计，是集高精度、高刚性、高负载能力于一体的核心传动元件。它属于研磨级轴端完成品，意味着产品出厂时已精密加工并完成组装，可直接用于设备，简化了用户的选型与安装流程。

XSV 系列核心特性解析

该系列产品在工业自动化领域表现突出，主要具备以下四大核心特性：

• 高精度 (High Precision)： 采用可靠研磨技术，行走精度极高。
• 高刚性 (High Rigidity)： 哥德式满槽设计，预压消除间隙。
• 免安装 (Ready to Install)： 轴端完成品，开箱即用。
• 免调整 (No Adjustment)： 出厂已调校，无需二次调试。

核心技术优势与结构原理

1. 高精度与稳定性保障

采用可靠的研磨技术和精密制造工艺，确保了极高的行走精度。精度等级通常可达 C10 至 C1（数字越小精度越高），能够满足从普通到高要求的工业应用需求。

2. 高刚性与重载能力

通过采用哥德式（Gothic arch）满槽形状和优化的设计，能够施加预压以消除轴向间隙，从而获得极高的刚性，确保在重载和高加速度下依然保持高精度和稳定性。

3.***率与低摩擦特性

相比传统滑动丝杆，其传动效率高达90%以上，所需驱动扭矩仅为传统丝杆的30%以下。能耗低，发热小，有效避免“爬行现象”，实现高速平稳运行。

4. 内部循环与法兰型设计

采用内部循环方式，可以有效减少摩擦和噪音，同时延长使用寿命。通常为法兰型（Flange Type）设计，安装稳固，便于与电机、联轴器直接连接，适用于工厂自动化环境。

主要技术参数范围

虽然具体数值需参考官方样本，但根据行业标准和TBI其他系列的性能，XSV系列的关键参数范围如下：

典型应用领域

由于其高精度、高刚性和高负载能力，XSV系列滚珠丝杆广泛应用于各类自动化设备中：

• 高端数控机床（如加工中心、磨床）
• 工业机器人关节传动
• 自动化生产线输送系统
• 精密测试与检测设备

选型计算流程与实例

在选型时，需要综合考虑负载、速度、精度和安装空间等因素。一个简化的选型流程如下：

1. 计算当量动载荷 (P)：根据实际工作负载和运动状态计算。
2. 确定所需额定动载荷 (Ca)：根据计算出的当量动载荷和预期寿命，反推所需的更小额定动载荷。
3. 校核静载荷：确保额定静载荷大于实际更大负载。
4. 校核临界转速：确保工作转速低于临界转速。

总结

TBI MOTION XSV系列滚珠丝杆是一款专为自动化设备设计的高性能产品。它通过精密制造、内部循环和法兰型设计，实现了高精度、高刚性、高效率和易于安装的特点。在选型时，应根据设备的负载、速度和精度要求，结合官方样本进行详细计算，以确保选用合适的型号。

精密传动，源于对每一个微观接触点的精准掌控。
